江蘇鵬飛集團可為日產1200噸以下活性石灰生產線提供成套設備和達產達標一條龍服務。活性石灰廣泛用于鋼鐵、氧化鋁、金屬鎂、電石及電廠脫硫造紙行業?；钚允沂菬掍摰闹匾o助原料，使用活性石灰具有提高鋼水質量，增加產量，降低煉鋼消耗和成本，穩定操作等一系列特點。實踐證明，凡采用活性石灰煉鋼的企業都取得了顯著的經濟效益。近十幾年來，我國煉鋼用石灰產量增加了40%，但其中活性度300ml以上的高檔石灰從占煉鋼石灰總量的27%提高到29.5%，僅增加了2.5%。
產品說明
1、煉鋼實踐證明，活性石灰可以提高脫硫脫磷效率80％，同時縮短冶煉時間。在3-5分鐘之內可以完全與鋼水中酸性物質反應完畢，而豎窯石灰的反應時間至少要6-10分鐘。此外提高爐嶺40％以上。爐料的消耗也降低了5-8Kg/t鋼，以1000萬噸計算，每年節約1500萬左右，生產效益顯著。
2、 活性石灰脫S脫P(yáng)效率明顯提高，煉鋼平均脫S率達34.5%，尤其是對高S鐵水（S≥0.06%）效率更加明顯，脫S劑的消耗可降低45%左右。
3、煉鋼使用活性石灰比非活性石灰煉鋼，鐵料消耗可降低5-15Kg/t鋼，還可以減少鋼水噴濺及粘氧槍；粘爐口;粘煙道現象。
4、石灰單耗下降：煉鋼用活性石灰其單耗比非活性石灰可降低20~25Kg/t鋼，而使用非活性石灰，噸鋼消耗不小于65~70Kg,用活性石灰40~41.5Kg/t鋼。
5、活性石灰煉鋼造渣快，脫硫•脫磷能力顯著，生產效率可提高5%~10%。
工藝與設備
1、原料輸送系統
石灰石、白云石在礦山破碎后運到廠區，由鏟車送到原料地坑經篩分提升到原料庫，計量后粒度10∽50mm的合格石灰石經提升設備送入預熱器頂部料倉。入料粒度為10∽50mm,使出料的成品粒度為5∽40mm達到90%以上。
2、活性石灰煅燒系統

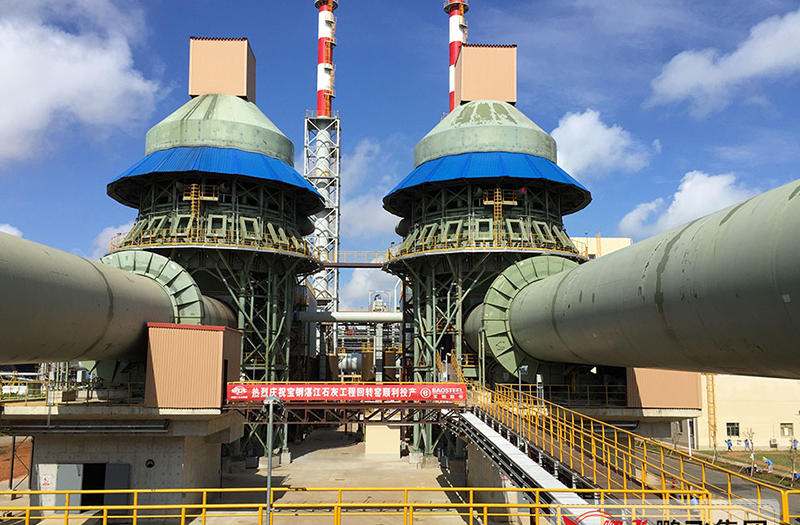

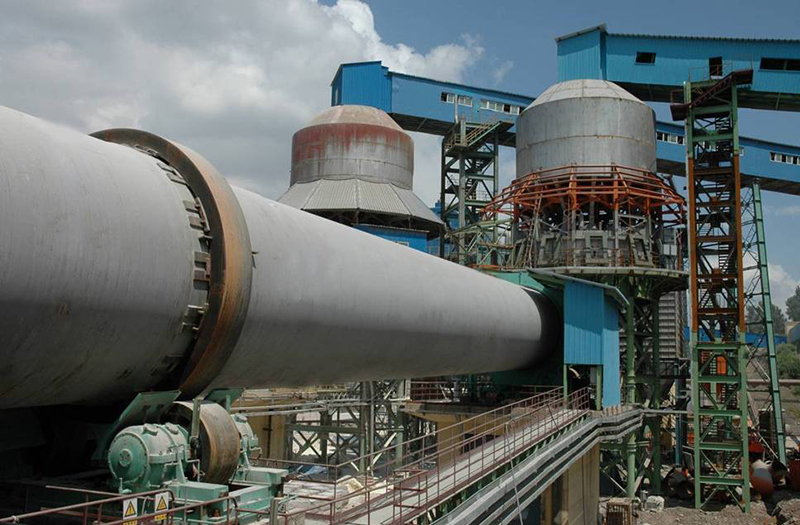

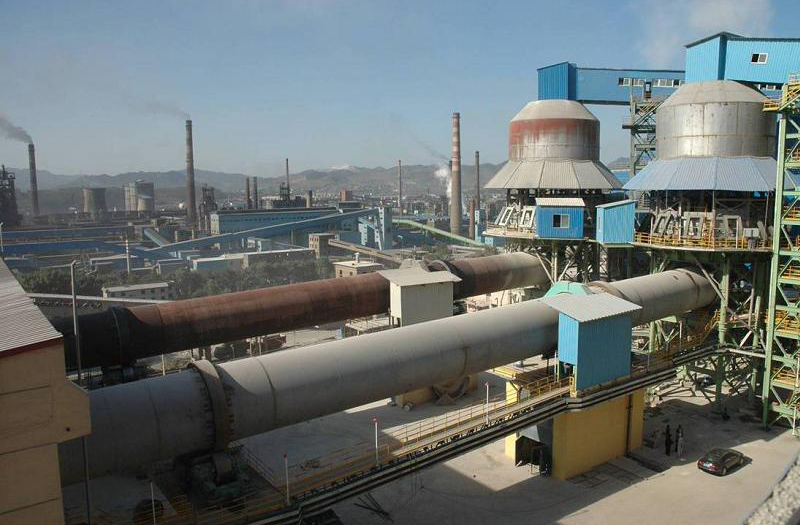

活性石灰煅燒系統是由一臺豎式預熱器、回轉窯、冷卻器組成。
(1)豎式預熱器：豎式預熱器是由預熱器本體、儲料倉、加料管、液壓推桿裝置等組成。預熱器有多邊型和圓型內采用分倉隔墻裝置，使石灰石逐漸加熱避免急劇升溫爆裂產生大量粉狀，入窯石灰石分解率達到30%∽40%，排出的氣體平均溫度230℃∽260℃，從而降低系統熱耗。
(2)回轉窯：回轉窯由筒體、支撐裝置、變速傳動裝置、擋輪裝置、窯尾及窯頭密封、窯頭罩組成。窯體與水平呈3.5%傾斜放置。配有兩套支撐裝置，其托輪軸承為水冷式油勺潤滑滑動軸承，并有球面瓦能自動調心。在靠近大齒圈處還配有液壓擋輪。采用變頻調速電機驅動窯體，并設有附助傳動驅動窯體。窯頭窯尾采用彈簧片式密封裝置。采用變頻調速電機驅動窯體結合預熱器分解率，有效控制煅燒時間及溫度，達到生燒和過燒指標要求。
燃燒器采用煤、氣混燒四通道燃燒器。調節靈活方便，操作自如，各個風道的噴出速度在操作時均可隨意調節，可調出不同窯況下所需要的任何火焰，窯煅燒溫度容易控制。
(3)豎式冷卻器：豎式冷卻器是有冷卻器本體、固定篩、冷卻風裝置、電振卸料機等組成。豎式冷卻器內分為若干冷卻出料區域，每個區域出料速度可根據料溫度單獨控制；冷卻風在冷卻器內和熱石灰直接接觸，冷卻效果好，出灰溫度低，出灰溫度約高于環境溫度40℃；冷卻風經過冷卻石灰后，溫度可預熱至600℃以上，一部分作為回轉窯的二次助燃風使用，另一部分用于干燥煤粉。冷卻器沒有運動部件，結構簡單，冷卻效果好，設備維修量少。
3.煤粉制備系統
煤粉制備是活性石灰回轉窯系統使用燃煤的重要組成部分。一般有兩種系統，一種是風掃管磨煤磨與袋收塵器組成的煤粉制備系統，該系統具有操作方便、環境清潔等優點。其生產工藝如下：
塊度≤25mm的煤塊，由工藝斗式提升供給到皮帶，再由皮帶輸入原煤倉，通過原煤倉下部園盤給料機或電磁振動給料機喂入磨煤機中，該磨煤機是集磨細、烘干于一體的設備，在粉磨的同時通入來自回轉窯系統的熱風或輔助燃燒室來的熱煙氣進行干燥。從磨煤機出來的含煤粉氣體，在排風機抽力的作用下，進入選粉機分離后，粗顆粒煤粉通過自動卸灰閥返回磨機中進行再次研磨，而細粉在氣流的帶動進入袋式收塵器收塵，達到粉氣分離的目的。出選粉機的氣體，經收塵凈化后由排風機排出，一部分廢氣鼓入磨煤機循環使用，另一部分廢氣通過煙囪排入大氣中。由收塵器收集下來的煤粉卸入窯前煤粉儲倉中。由煤粉倉根據需要，經一臺羅茨風機送入窯前燒嘴，通過燒嘴助燃風機供風進行燃燒，供煅燒石灰石使用。
4、成品輸送系統
成品石灰由冷卻器經鏈斗機輸送至提升機，經提升機送至料倉頂部，經篩分后粒度為5mm以上的合格品進皮帶機送入成品倉，小于5mm的粉料送往粉料倉，成品倉和粉料倉下均設有電動卸料閥。此處成品倉主要功能是起緩沖計量作用，成品應及時送到鋼廠電石廠使用減少粉化。
5、煙氣處理系統
回轉窯燃燒產生的高溫?zé)煔?，在預熱器內與石灰石進行熱交換以后，溫度降至260℃以下，經多管冷卻器冷卻然后進入高溫袋式除塵器，除塵后由高溫風機經煙囪排入大氣，排入大氣的煙氣含塵濃度小于30mg/Nm³。
為滿足現代化活性石灰預分解回轉窯生產線的工藝要求，保證工藝設備可靠運行，穩定工藝參數，保證產品質量，節約能源，提高生產線的運轉率。全線采用技術先進全過程控制，在PLC控制的基礎上增加DCS控制，對主生產線集中監視、操作和分散控制，控制回轉窯操作系統提高產品質量降低消耗。提高電控設備的可靠性和可維護性，以實現控制、監視、操作的現代化。
6、產品質量
CaO≥93 , MgO≤4.5, SiO2≤1.0 P≤0.01 S≤0.025 灼減≤3 ，活性度≥350ml∽380ml,生燒≤1.5% ， 過燒≤1.5% 。
工藝流程
合格的石灰石存放在料倉內，經提升機提升并運入預熱器頂部料倉。預熱器頂部料倉，由上下2個料位計控制加料量，然后通過下料管將石灰石均勻分布到預熱器各各室內。 石灰石在預熱器被1150°C窯煙氣加熱到900°C左右，約有30%分解，經液壓推桿推入回轉窯內，石灰石在回轉窯內經燒結分解為CaO和CO2。分解后生成的石灰石進入冷卻器，在冷卻器內被鼓入的冷空氣冷卻到100°C一下排出。經熱交換的600°C熱空氣進入窯和煤氣混合燃燒。廢氣在兌入冷風經引風機進入袋式除塵器，再經排風機進入煙囪。 出冷卻器的石灰經振動喂料機，鏈斗輸送機、斗式提升機、膠帶輸送機送入石灰成品庫。根據客戶要求是否進行篩分等工序。
工藝配套
豎式預熱器
豎式預熱器是活性石灰設備的主機之一，豎式預熱器的主要作用是把石灰石物料送到預熱器內，同時利用窯內煅燒后排放出來的高溫廢氣（1150攝氏度），在預熱器內將物料均勻地預熱到約900攝氏度，預熱過程中有30%CaCO3在預熱器內分解，然后再由液壓推桿推入回轉窯內煅燒，這樣的煅燒工藝不僅使石灰石在窯內煅燒時間大大縮短，獲得較高活性度的石灰。
豎式預熱器系統主要由六大部分組成。
1、供料系統：主要包括上部料倉、下料管，下料方式及結構可以保證在向預熱器本體內給料時實現安全密閉，這樣外界的冷空氣不能進入到預熱器內，并且供料可以借助棒條閥實現連續或間斷給料。
2、預熱器：它是保證物料預熱到900攝氏度左右的重要部分，它是由預熱室、懸掛裝置及耐火磚襯（該項不屬于設備設計制造范圍）等部分構成。該部分的結構大部分是金屬構件，部分材料根據需要選用了耐熱鋼，耐熱鋼能在1000~1100攝氏度高溫下工作。另外，耐火磚襯結構設計新穎、密封性好，能保證物料在預熱器內均勻預熱并達到預熱溫度。
3、推料裝置：主要包括推頭、框架和連桿等部分，推頭采用耐熱鋼鑄造或焊接而成，能承受高溫，借助電控和液壓系統，各個液壓推桿能按自動控制程序?qū)崿F(xiàn)順次推料。
4、液壓系統：主要包括油箱、油泵、電機、電磁閥、液壓油管等，他的主要作用是控制推料裝置，完成推料動作。
5、加料室：主要包括溜管、加料室主體、加料溜嘴等，它的主要作用是將預熱后的物料導入回轉窯內煅燒。
6、 框架：它主要包括立柱、圈梁等，主要作用是承載預熱器的上部結構。
